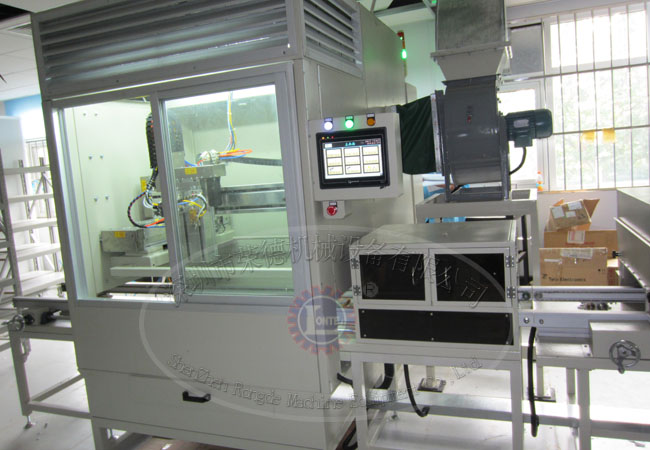

- 產品名稱：三防漆線路板選擇性噴涂線
產品類別：線路板阻焊油墨噴涂設備
產品詳情介紹：
三防漆線選擇性自動噴涂線技術優勢：Technical advantages
1、X、Y、Z、U四軸采用伺服馬達控制，運行平穩、精確，精度可達0.02mm。
2、根據噴涂工藝，準備實現各種電路板選擇性區域噴涂，同時避開連接器、接地孔等非噴涂區域。

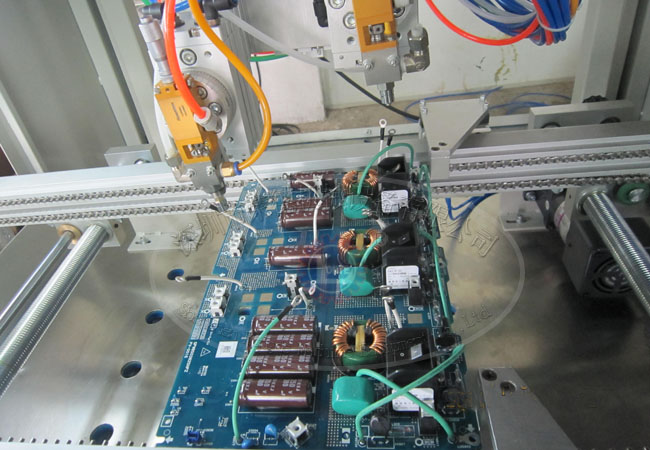

3、配備兩個膠閥：針式點膠閥、扇形點膠閥，可實現點狀噴涂、扇面噴涂等噴涂工藝。膠閥設有自動清洗裝置。
4、可以有效均勻噴涂器件邊緣，針式點膠閥可傾斜45°，消除噴涂陰影效應。
5、采用全電腦控制，人機對話。
6、噴涂軌跡編制簡單，使用示教編程器在線手動輸入噴涂軌跡。
7、先進的監測功能，界面清晰，噴涂軌跡和過程完全可視。
8、區域選擇性的噴涂方式，極大地節省了油漆的使用量。
適用范圍：Use for paint
對PCB板的多種復雜區域實施選擇性噴涂工藝，選擇不同的噴嘴以保證噴涂質量，確保達到最佳噴涂效果。
技術參數：Technical parameters
機體部分 | 外形尺寸 | L1300×W1080×H1500 mm | 重量 | 約700kg |
PCB輸送部分 | PCB輸送高度 | 900mm | 傳送方式 | 左進右出(或右進左出),鏈式傳送帶 |
傳輸馬達功率 | AC220V/100W | 寬度調整 | 手動調整寬度 | |
控制部分 | 控制器 | 工控電腦+運動控制卡 | 控制軟件 | TSC-4+Windows |
編程方式 | CAD導圖/示教在線編程 | 存儲容量 | 160GB | |
運動部分 | 軸數 | X、Y、Z、U四軸 | X、Y、Z軸驅動 | 伺服馬達+滑動模組 |
最大移動速度 | 800mm/s | 工作范圍 | 500×550×130 mm | |
U軸驅動 | 伺服馬達+減速箱 | 旋轉角度 | 360° | |
定位/重復精度 | 0.05mm | |||
噴涂部分 | PCB板大小 | MAX：450×500mm | PCB板元器件噴涂高度 | MAX：50mm |
環境要求 | 電源 | 220V/240V 50-60HZ | 壓縮空氣 | 6kg干燥壓縮空氣 |
深圳榮德-25年研發生產自動噴漆機專業經驗,根據客戶要求訂做,免費提供試噴打樣及技術咨詢,免去您購買后的后顧之優.歡迎咨詢m.136664.com
